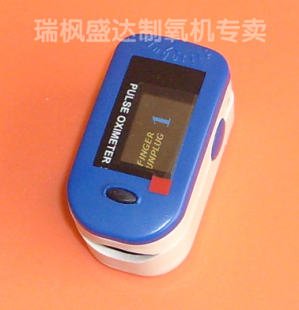

恒瑞HR2000M型指夹式脉搏血氧仪
主要功能：监测脉率，血氧饱和度，同步显示脉搏密积图和柱形图
恒瑞HR2000M型指夹式脉搏血氧仪是一种无创伤、连续检测人体动脉血氧饱和度以及脉率的新型医学仪器。它便携带，并能快速准确的测量血氧，使您知道自己目前是否缺氧。
概 述
血氧饱和度是血液中与氧结合的氧合血红蛋白（HbO2）的容量占全部可结合的血红蛋白（Hb）容量的百分比。即血液中血氧的浓度，反映了含氧血红蛋白在血液中的饱和度。它是呼吸循环系统一个非常重要的生理参数。许多呼吸系统的疾病都可引起血氧饱和度下降。另外，由麻醉引起的机体的自动调节功能失常，大手术创伤以及有些医疗检查引起的损伤等，都可能导致病人的氧供给发生问题而降低血氧饱和度，致使病人出现一些不良反应，比如说眩晕、呕吐、无力等症状,如未能及时采取治疗措施，重者则会危及患者的生命。因此及时了解病人的血氧饱和度情况有助于医生及时发现问题，在临床医疗领域中有着十分重要的意义。
指夹式脉搏血氧仪（以下简称血氧仪）具有体积小、功耗低、操作简便和携带方便的优点。测量时只要将手指伸入指套式光电传感器中，设备通过一个光敏探测器采集数据，然后将测量数据显示在指示器上。通过临床试验证明血氧仪具有较高的准确性。
技术规格
1、显示模式：OLED
2、血氧饱和度测量范围：70-99％
氧气氧 精度：80％～99％ 误差±2％；70％～80％ 误差±3％；≤70％，精度无定义。
3、 脉率测量范围：30-250BPM
氧气氧 精度：在30次/分～250次/分内±2次/分或±2％（较大者）。PR显示模式：柱型图。
4、电源要求： 2节AAA 1.5V碱性电池 功耗：低于40mA。
氧气氧 电池寿命：2节AAA 1.5V，600mAh碱性电池，可连续运行30小时。
5、外形尺寸：长×宽×高：58mm×32mm×34mm。
6、环境要求：工作温度：5-40℃ 储存温度：-20-70℃
氧气氧 环境湿度：工作：<80％ 储存：<93％
7、声明：此产品EMC遵循IEC60601-1-2标准。
8、弱灌注条件下的脉搏波测量灵敏度：必须的测试设备（BIO-TEK INDEX脉搏血氧仪）可测量振幅为模拟脉搏波信号振幅的0.4％的可用的脉搏波信号。
9、抗环境光干扰能力：用BIO-TEK INDEX脉搏血氧仪测试仪施加干扰信号测试，仪器可正常工作。
产品特点
1、产品使用简单方便。
2、体积小、重量轻（其包括电池的总重量约为50g），携带方便。
3、产品功耗低，所配两节AAA电池可持续使用30小时。
4、在电池电压过低可能影响正常使用时可视窗口会有低电压警告指示。
5、在无信号产生时，该产品会在8秒钟后自动关机。
6、适用于内、外手术科、麻醉科、儿科、急诊室等临床以及氧吧、社区医疗、家庭、运动保健（在运动前后使用，不建议运动过程中使用）、户外活动。
7、除更换电池无需日常维护和校准。
测量原理
血氧仪是由2层部件和光电探测器组成的。骨骼、细胞组织、色素沉淀和静脉血管都对光线有不同的吸收常量，当小动脉随心脏收缩和舒张而脉动时随着血液流量的增加和减少对光的吸收量会有所不同,将心脏的舒张和收缩时对光线不同的吸收率转化为血氧饱和度的测量结果,这个测量结果就是血氧饱和度。
血氧仪的测量原理是以血红蛋白、氧合血红蛋白在红光和红外光区域的吸收光谱特性为依据，运用“Lamnert Beer”定律建立数据经验公式。该仪器的工作原理采用光电血氧检测技术结合容积脉搏描记技术，具体过程如下：
1、用发光管发射波长为660nm的红光和波长为940nm的近红外光照射在指甲上由光敏元件获取测量信号。
2、所获取数据通过电子电路和微处理器处理后显示在OLED上方便读取。
产品适用范围
此血氧仪能够通过手指检测到人体的血氧饱和度和心率。该产品适用于医院及家庭进行血氧、脉率生理参数的测量。此产品不适合作为病人的持续监护使用。
安全要求
1、不可与核磁共振或CT设备共用。
2、不可做报警设备使用，本设备无报警功能。
3、爆炸危险：不可在易燃麻醉气体的环境中使用本监护仪。
4、血氧仪对病人诊断只起辅助作用，请医生结合临床表现和症状做出诊断。
5、须时常检查血氧仪传感器测试点以确认传感器测试点的患者的皮肤完整和循环状况良好。
6、指夹脉搏血氧仪的传感器不适于接触粘性胶带，此情况可导致测量数据错误或误认为被测皮肤有水泡。
7、使用之前，请仔细阅读本手册。
8、血氧仪无血氧报警功能，不可作为长时间连续监护仪使用。
9、长时间使用时或根据患者不同的情形周期性的更换测试点。最长时间每隔4小时必须更换测试点和检查患者皮肤的完整性循环状况并且做出正确的调整。
10、高压消毒、乙烯基氧化物消毒液或者把传感器浸入液体消毒液中会引起错误的读数。
11、血红蛋白的重要指标功能紊乱（比如含碳血色素或高铁血红蛋白）会引起错误的读数。
12、血管内的染色剂超标，例如：吲哚花青绿或亚蓝会引起错误的读数。
13、血氧饱和度的测量方法会受到周围环境强光的影响。如有必要对传感器添加防护外壳（例如：消毒巾擦试或太阳光直射）。
14、 患者意外的动作会引起错误的读数。
15、医用高频信号的干扰会引起错误的读数。
16、静脉有节奏的跳动会引起错误的读数。
17、传感器的测量位置与血压轴带处于同一动脉或同一条血管会引起错误的读数。
18、患者血压过低、收缩压严重过低、严重贫血或体温过低会引起错误的读数。
19、患者在心脏停止跳动后使用强心剂或患者在颤抖会引起错误的读数。
20、光亮的指甲或涂有指甲油的指甲会引起错误的读数。
电池安装
1、 将两节AAA电池按照正负标识正确装入电池仓中。
2、按照低部的箭头方向水平的推动电池仓盖。
注意：♦ 请注意电池正负极性一定要安装正确，否则可能会对机器造成损坏,请按正确的顺序安装和取出电池，否则会损坏设备的电池支架。
♦ 如果长期不用本产品请取出电池。
挂绳安装
1、将挂绳细端穿过挂孔。
2、将挂绳较粗端穿过已穿好的细端部分并拉紧即可。
使用方法
1、按照电池仓的正负标识装入两节AAA电池并盖上电池盖。
2、如下图捏开夹子，手指插入时必须指甲向上。
3、将手指插入橡胶孔道（手指最好充分伸入），然后松开夹子。
4、按一下前面板上的开关按钮即可。
5、在使用过程中您的手指最好不要抖动，人体最好不要处于运动状态。
6、直接从显示屏读取相关数据。
当打开血氧仪后，每按一次电源开关血氧仪都会转换成另外一个显示模式，如下所示共有8种显示模式：
注意：每次使用本产品检测前，请先用医用酒精擦拭指甲套橡胶，在使用前后也要用医用酒精将所测手指擦拭干净。（该橡胶材料采用医用橡胶，无毒、无害、对人体皮肤不会产生过敏等副作用）。
产品附件
1、挂绳1根 2、电池2节 3、说明书1本 4、装箱单 5、合格证 |
